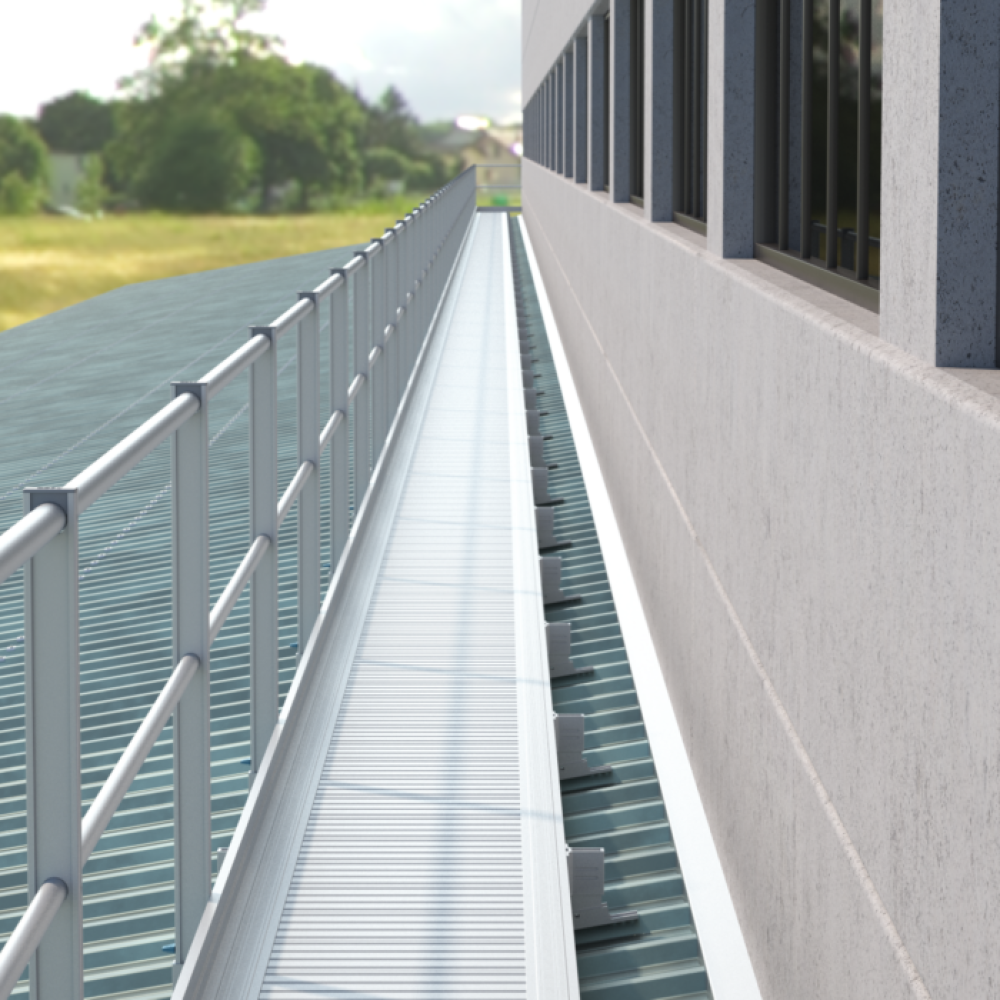

PASSERELLE ANTICADUTA LIMIT SYSTEM
DESCRIZIONE
Le passerelle REGO sono modulari e adattabili a tutti i tipi di configurazioni. Ideali per la messa in sicurezza di camminamenti, cambiamenti di livello e piattaforme di lavoro sono costituite da cosciali longitudinali e gradini antiscivolo traversali, realizzati con estrusi a sezione personalizzata in lega di alluminio. Grazie al meccanismo di collegamento ad incastro e alla grande varietà di staffe le passerelle REGO garantiscono il massimo della versatilità di installazione.
I PLUS DELLE PASSERELLE LIMIT SYSTEM
Le passerelle LIMIT SYSTEM, sono state progettate per garantire il massimo della sicurezza e dell’innovazione. Queste, infatti, oltre alla sezione rinforzata del corrimano, si contraddistinguono grazie ai seguenti elementi:
- Cosciale in estruso. Disegnato e progettato per resistere alle sollecitazioni di carico del sistema e per trasferire tutti i carichi verticali e torsionali in maniera uniforme.
- Gradino in estruso. Garantiscono un assemblaggio ad incastro meccanico che oltre a facilitare il montaggio aumentano la portata della struttura così creata.
- Il sistema a innesto meccanico SNAP
- Il bloccaggio meccanico a rotazione del corrente superiore
COMPONENTI
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401000 | Modulo corridoio 700x1000 | Alluminio | - |
| 401001 | Modulo corridoio 700x2000 | Alluminio | - |
| 401159 | Modulo corridoio 700x3000 | Alluminio | - |
| 401002 | Modulo corridoio 700x4000 | Alluminio | - |
| 401003 | Modulo corridoio 1000x1000 | Alluminio | - |
| 401004 | Modulo corridoio 1000x2000 | Alluminio | - |
| 401160 |
Modulo corridoio 1000x3000 |
Alluminio | - |
| 401005 | Modulo corridoio 1000x4000 | Alluminio | - |
| 401006 | Modulo corridoio 1200x1000 | Alluminio | - |
| 401007 | Modulo corridoio 1200x2000 | Alluminio | - |
| 401161 | Modulo corridoio 1200x3000 | Alluminio | - |
| 401008 | Modulo corridoio 1200x4000 | Alluminio | - |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
|
401012 - Il codice è riferito al parapetto per un solo lato di passerella. |
Modulo parapetto sl metro per un lato di passerella | Alluminio | - |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| K301221 | Fermapiede 4 metri | Alluminio | - |
| K300954 | Fissaggio verticale TFP | - | - |
FISSAGGI
ACCESSORI
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401009 | Modulo corridoio angolo 700 | Alluminio | - |
| 401010 | Modulo corridoio angolo 1000 | Alluminio | - |
| 401011 | Modulo corridoio angolo 1200 | Alluminio | - |
Modulo corridoio angolo, corredato di cosciali, gradini, traversina, piastre di fissaggio, e bulloneria di montaggio.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401013 | Modulo Scala 500 1G | Alluminio | - |
| 401014 | Modulo Scala 500 2G | Alluminio | - |
| 401015 | Modulo Scala 500 3G | Alluminio | - |
| 401016 | Modulo Scala 500 4G | Alluminio | - |
| 401162 | Modulo Scala 500 5G | Alluminio | - |
| 401163 | Modulo Scala 500 6G | Alluminio | - |
| 401019 | Modulo Scala 800 1G | Alluminio | - |
| 401020 | Modulo Scala 800 2G | Alluminio | - |
| 401021 | Modulo Scala 800 3G | Alluminio | - |
| 401022 | Modulo Scala 800 4G | Alluminio | - |
|
401023 |
Modulo Scala 800 5G | Alluminio | - |
| 401024 | Modulo Scala 800 6G | Alluminio | - |
Modulo corridoio in kit di montaggio pre assemblato, corredato di bulloneria di montaggio e giunzione lineare.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| *401025 | Modulo parapetto per un lato di scala a castello | Alluminio | - |
| *401027 | Modulo parapetto per un lato di scala a castello | Alluminio | - |
*Il codice è riferito al parapetto da un solo lato.
Modulo parapetto corredato di piastra di fissaggio, montante e bulloneria.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401029 | Raccordo scala frontale 500 | Alluminio | - |
| 401030 | Raccordo scala laterale 500 | Alluminio | - |
| 401126 | Raccordo scala laterale 800 | Alluminio | - |
| 401143 | Raccordo scala frontale 800 | Alluminio | - |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401164 | Montante passerella Snap | Alluminio | - |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| *su richiesta | Scala a ponte | Alluminio | - |
*La scala a ponte rappresenta la soluzione ideale per lo scavalcamento o il passaggio su coperture, in presenza di ostacoli.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401168 |
Kit gambe 400-550 |
Alluminio | - |
| 401169 | Kit gambe 550-850 | Alluminio | - |
| 401170 | Kit gambe 850-1100 | Alluminio | - |
Lunghezza delle gambe su richiesta. Contatta e rivolgiti all’UT REGO.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401032 | Kit fissaggio passerella su lamiera piana | Alluminio | - |
Queste tipologia di piastre sono molto versatili. Compensano inclinazioni del supporto metallico da 0° a 15°.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401031 | Kit fissaggio passerella su lamiera piana | Alluminio | - |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401017 | Kit gambe autoportante 400-550 |
Alluminio |
- |
| 401018 | Kit gambe autoportante 550-850 |
Alluminio |
- |
| 401167 | Kit gambe autoportante 850-1100 |
Alluminio |
- |
Lunghezza delle gambe su richiesta. Contatta e rivolgiti all’UT REGO.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| *su richiesta | Mensola per fissaggio a parete | Alluminio | - |
*Contatta e rivolgiti all’UT REGO.
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 401033 | Tappo cosciale |
Alluminio |
- |
CASE HISTORY
PASSERELLE
LIMIT SYSTEM
AMBITI DI APPLICAZIONE
– Edifici civili
– Edifici industriali
– Edifici storici e di pregio artistico
– Impianti / Macchinari
– Ciminiere / Torre faro
SUPPORTO / STRUTTURA
MATERIALE
Alluminio
GARANZIA
10 ANNI
NORMATIVE
– D.Lgs. n.81
– UNI EN ISO 14122
