LINEE VITA TIPO C
DESCRIZIONE

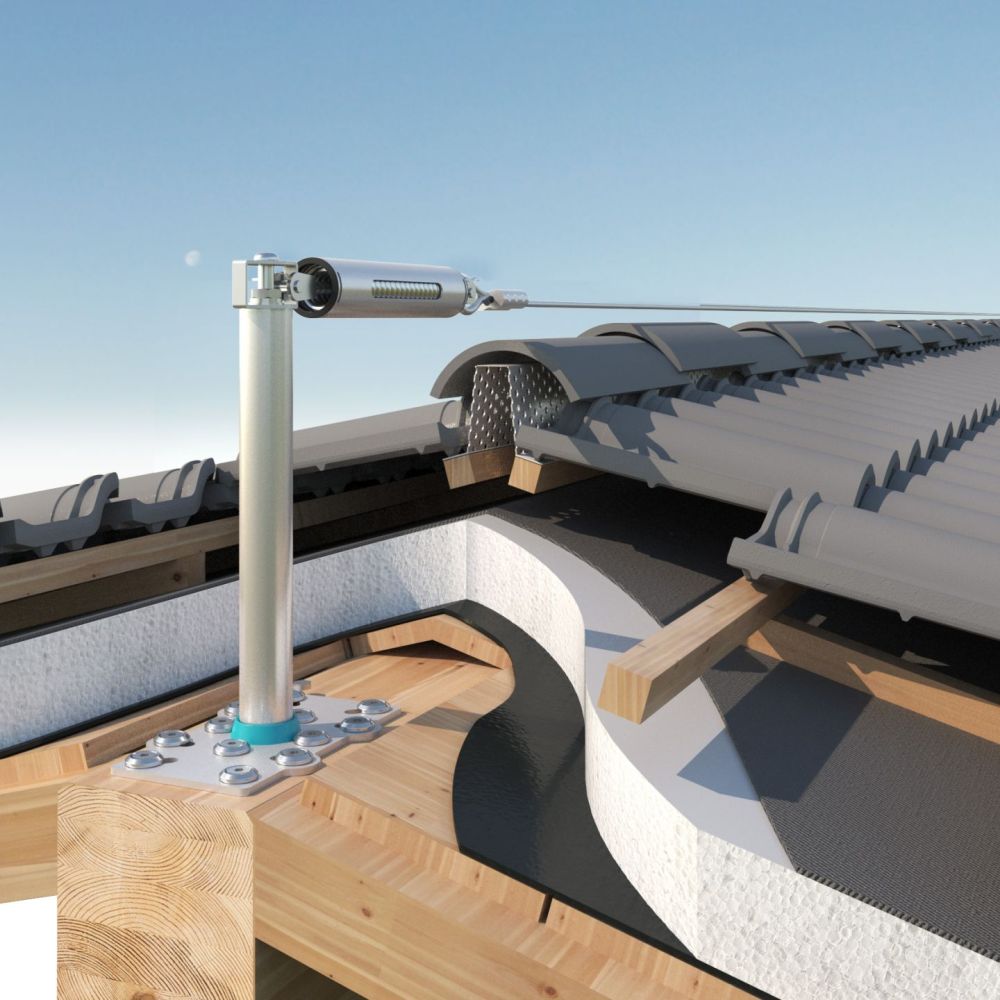

H-Stop TH, la linea vita a taglio termico certificata come Tipo C.
La gamma REGO si arricchisce di un sistema di linee di ancoraggio flessibili, su pali a taglio termico. La linea vita a taglio termico H-Stop TH progettata per eliminare la dispersione termica, presenta una struttura principale in acciaio inox avente un involucro esterno in lega di alluminio contenente il materiale coibente (Polistirene Espanso Sinterizzato) che interrompe di fatto il ponte termico.
La linea vita a taglio termico ha un involucro coibentante, separato dalla base del palo con uno spessore in PA6 che oltre a lavorare ermicamente, conferisce al dispositivo una elevata stabilità e rigidità durante l’utilizzo come in fase di caduta.
Il dispositivo è certificato per l’utilizzo simultaneo fino a 3 operatori.
COMPONENTI
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 202000 | POLE-TH 25 | Acciaio Inossidabile | 2,8 Kg |
| 202001 | POLE-TH 40 | Acciaio Inossidabile | 3,0 Kg |
| 202002 | POLE-TH 50 | Acciaio Inossidabile | 3,2 Kg |
| 202007 | POLE-TH 60 | Acciaio Inossidabile | 3,5 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 202004 | KIT H-STOP TH 25 | Acciaio Inossidabile | 8,0 Kg |
| 202005 | KIT H-STOP TH 40 | Acciaio Inossidabile | 9,2 Kg |
| 202006 | KIT H-STOP TH 50 | Acciaio Inossidabile | 10,0 Kg |
| 202007 | KIT H-STOP TH 60 | Acciaio Inossidabile | 10,8 Kg |
FISSAGGI
ACCESSORI
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 200694 | Linea Stop | Alluminio | 0,2 Kg |
Accessorio installabile su linea flessibile per segnalazione ed indicazione del termine della linea o di aree di lavoro con prescrizioni specifiche.
Installabile con cavo già montato. Non scorre sul cavo.
Non è un componente di trattenuta in caso di caduta ma di sola indicazione/segnalazione.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201223 | Multibase | Nylon caricato vetro 30% | 0,4 Kg |
Adatto per appoggio dispositivo di ancoraggio con piastra su superfici a doppia inclinazione. I due componenti indipendenti consentono l’adattamento a molteplici pendenze (14°-22°). Predisposto per inserimento viti, possibilità di aumentare il diametro della foratura per barre filettate. Possibilità di installazione con piastra ruotata di 180° e/o con posizionamento rovescio (travi a V o ad Y) previo adattamento della foratura.
Compatibile con:
Fune in acciaio Inox AISI 316 Diam. 8mm con 133 fili. Fornita ad una estremità di occhiello chiuso con redance, manicotto in alluminio tronco conico e targhetta in alluminio con indicazione lotto di produzione. Lunghezze standard da 5 a 100 metri. Possibilità di realizzare lunghezze su misura.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 202010 | Kit cerchiaggio travi TH | Zinco | 3,0 Kg |
Materiale Acciaio S 235 JR Protezione Zincatura a Caldo. Completo di bulloneria per il fissaggio del dispositivo.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201395 | Kit profili | Zinco | 7,5 Kg |
Permette il fissaggio dei pali di estremità su travetti\supporti posti a distanza superiore all’interasse dei fori dalla piastra del palo. Possibilità di installare la piastra del palo in due direzioni. Completo di bulloneria per il fissaggio del dispositivo.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 202013 | Contropiastra TH | Zinco | 2,5 Kg |
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 202015 | Dima ancoraggio TH | Zinco | 1,1 Kg |
Materiale Acciaio S 235 JR Protezione Zincatura a Caldo. Completo di bulloneria per il fissaggio del dispositivo.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 200738 | Supporto base 50 | Zinco | 16,0 Kg |
| 200739 | Supporto base 100 | Zinco | 19,0 Kg |
| 201161 |
Supporto terminale 50 |
Zinco | 12,0 Kg |
|
201162 |
Supporto terminale 100 | Zinco | 15,0 Kg |
| 201163 | Supporto terminale | Zinco | 2,0 Kg |
| 202018 | Tappo colonna 50 TH | Zinco | 2,8 Kg |
| 202021 | Tappo colonna 100 TH | Zinco | 5,0 Kg |
| 202024 | Tappo colonna 10 TH | Zinco | 2,0 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201220 | Tensiometro | Inox | 0,4 Kg |
Accessorio che consente di verificare il corretto tensionamento del cavo sia in fase di prima. Installazione possibile anche in fase di manutenzione. Perfettamente integrato nel tenditore per consentire l’operazione da parte del singolo operatore. Massima semplicità di utilizzo.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201158 | KIT DISSIPAZIONE per linee vita su coperture tradizionali | Alluminio / Inox | 3,0 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 200682 | Scossalina per infiltrazioni | Lega di alluminio plissettato 15/10 | 0,11 Kg |
CASE HISTORY
LINEA VITA
H-STOP TH
LINEA VITA ORIZZONTALE
COMPONIBILE, SEMPLICE E SICURO
AMBITI DI APPLICAZIONE
– Edifici civili ad alto efficientamento
energetico
– Edifici industriali ad alto efficientamento
energetico
– Edifici storici e di pregio artistico
SUPPORTO / STRUTTURA
TIPOLOGIA
TIPO C
MATERIALE
Acciaio Inossidabile
OPERATORI
3
MAX FORZA ANCORAGGI
≤ 8,5 KN
ISPEZIONE
2 ANNI
GARANZIA
20 ANNI
NORMATIVE
– UNI EN 795:2012
– UNI CEN/TS 16415:2013
– UNI 11578:2015
