LINEE VITA TIPO C
DESCRIZIONE

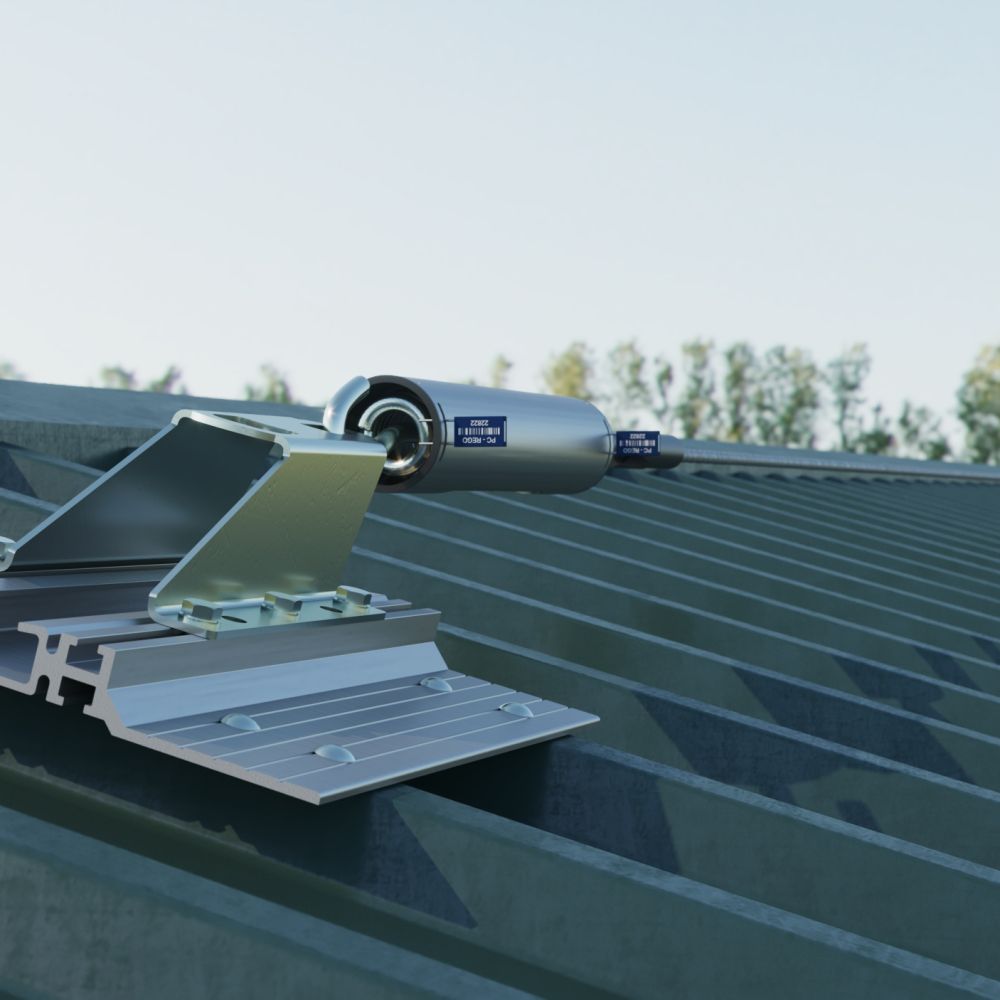

La linea vita F-STOP CAT è un dispositivo anticaduta certificato come TIPO C ideale per l’installazione su coperture metalliche e lamiere. Il sistema è caratterizzato da ancoraggi di estremità ed intermedi composti da una piastra di base estrusa su disegno personalizzato in lega di Alluminio 6063 T6 ed un supporto superiore su disegno esclusivo, realizzata di Acciaio Inox AISI 304 pre-trattata, tutto assemblato con Bulloneria in Acciaio Inox.
La linea vita per coperture metalliche F-STOP CAT permette, grazie agli ancoraggi intermedi dotati di puleggia e la risposta meccanica dell’estruso, la deviazione angolare, consentendo all’operatore una fluidità ottimale per operare in copertura. Offrono inoltre all’utilizzatore le garanzie previste per i sistemi di ancoraggio a protezione dalle cadute dall’alto disciplinati dalle normative tecniche di prodotto. Certificato per l’utilizzo in simultanea fino a 3 operatori.
COMPONENTI
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201632 | KIT F-STOP CAT | Inox | 4,1 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201626 | POLE F-STOP CAT | Inox | 0,5 Kg |
| 201526 | POLE - HI 40 | Alluminio | 3,0 Kg |
|
201527 |
POLE - HI 50 | Alluminio | 3,4 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201627 | CENTRAL POLE F-STOP CAT | Inox | 0,5 Kg |
| 201530 | CENTRAL POLE - HI 40 | Alluminio | 3,0 Kg |
| 201531 | CENTRAL POLE - HI 50 | Alluminio | 3,4 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201628 | ANCORAGGIO S 300 | Alluminio | 1,4 Kg |
| 201629 | ANCORAGGIO M 425 | Alluminio | 1,9 Kg |
| 201630 | ANCORAGGIO L 550 | Alluminio | 2,5 Kg |
| 201631 | ANCORAGGIO XL 625 | Alluminio | 2,9 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 203002 | ANCORAGGIO CRAV TIPO C | Alluminio | 2,0 Kg |
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201730 | Ancoraggio CAT Giunto Drenante L=1200mm (6 morsetti) | Alluminio | 5,6 Kg - morsetti esclusi |
| 201728 | Ancoraggio CAT Giunto Drenante L=725mm (4 morsetti) | Alluminio | 3,4 Kg - morsetti esclusi |
FISSAGGI
ACCESSORI
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 200694 | Linea Stop | Alluminio | 0,2 Kg |
Accessorio installabile su linea flessibile per segnalazione ed indicazione del termine della linea o di aree di lavoro con prescrizioni specifiche.
Installabile con cavo già montato. Non scorre sul cavo.
Non è un componente di trattenuta in caso di caduta ma di sola indicazione/segnalazione.
Compatibile con:
Fune in acciaio Inox AISI 316 Diam. 8mm con 133 fili. Fornita ad una estremità di occhiello chiuso con redance, manicotto in alluminio tronco conico e targhetta in alluminio con indicazione lotto di produzione. Lunghezze standard da 5 a 100 metri. Possibilità di realizzare lunghezze su misura.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201220 | Tensiometro | Inox | 0,4 Kg |
Accessorio che consente di verificare il corretto tensionamento del cavo sia in fase di prima. Installazione possibile anche in fase di manutenzione. Perfettamente integrato nel tenditore per consentire l’operazione da parte del singolo operatore. Massima semplicità di utilizzo.
Compatibile con:
| Codice | Dispositivo | Materiale | Peso |
|---|---|---|---|
| 201158 | KIT DISSIPAZIONE per linee vita su coperture tradizionali | Alluminio / Inox | 3,0 Kg |
CASE HISTORY
LINEA VITA
F-STOP CAT
LINEA VITA ORIZZONTALE
COMPONIBILE, SEMPLICE E SICURO
AMBITI DI APPLICAZIONE
– Edifici civili
– Edifici industriali
SUPPORTO / STRUTTURA
TIPOLOGIA
TIPO C
MATERIALE
Alluminio / Inox
OPERATORI
3
MAX FORZA ANCORAGGI
≤ 8,5 KN
ISPEZIONE
1 ANNI
GARANZIA
20 ANNI
NORMATIVE
– UNI EN 795:2012
– UNI CEN/TS 16415:2013
– UNI 11578:2015
